Dimensionnement
Dans le cadre "Dimensionnement", il est possible de définir et d'évaluer le renfort de la section transversale du mur. La partie gauche de ce cadre permet de choisir les différents lieux de dimensionnement.
- Vérification du voile - armature en avant
- Vérification du voile - armature en arrière
- Vérification du patin
- Vérification du talon
- Vérification de la dalle de décharge
Pour le dimensionnement des murs renforcés par des contreforts, les sections suivantes sont considérées :
- Vérification du voile - armature en avant horizontale
- Vérification du voile - armature en arrière horizontale
- Vérification du patin - armature inférieure
- Vérification du talon - armature inférieure et supérieure
- Vérification du contrefort
L'apparence du cadre varie selon la méthode de vérification choisie comme suit :
- Calcul selon le coefficient de sécurité ou les états limites - dans la dernière colonne du tableau, on saisit des coefficients de calcul, par lesquels les forces calculées sont ensuite multipliées. Les valeurs des forces calculées sont affichées sur le bureau et mises à jour dès qu'un changement dans les données ou une modification d'un paramètre du cadre s'effectue.
- Calcul d'après EN 1997 - dans la dernière colonne du tableau, on peut spécifier si la charge variable, agissant sur la structure, est une charge secondaire ou non. Une description plus détaillée se trouve dans le chapitre "Combinaisons de charges".
- Calcul selon LRFD (calcul des facteurs de résistance et de charge) - dans ce cas là, la dernière colonne du tableau n'est pas affichée du tout.
Le calcul des forces et de leur effet sur la section transversale du mur sont décrits ici.
Le voile du mur et le joint de construction sont toujours chargés par la pression au repos. Lors de la vérification du patin, le mur est chargé soit par la pression active, soit par la pression au repos en fonction des options spécifiées dans le cadre "Paramètres de la phase".
La procédure permettant de calculer la répartition des efforts internes dans chaque section est décrite dans la partie théorique de cette documentation. De plus, la force exercée par la pression des terres au repos est prise en compte lors de l'analyse des séismes.
Le dimensionnement du béton armé est réalisé conformément à la norme définie dans l'onglet "Matériaux et normes".
Dans le cas d'un dimensionnement de mur selon la norme EN 1992, la largeur de la fissure peut être vérifiée.
Plusieurs calculs pour différents types de ferraillage peuvent être effectués. Différents coefficients de calcul de chaque force peuvent également être spécifiés. Les forces résultantes sont affichées sur le bureau et sont mises à jour automatiquement après une modification arbitraire des données ou des paramètres spécifiés dans le cadre. Le bouton "En détail" ouvre la boîte de dialogue contenant la liste détaillée des résultats de dimensionnement.
L'affichage des résultats peut être ajusté dans le cadre "Paramètres du dessin".

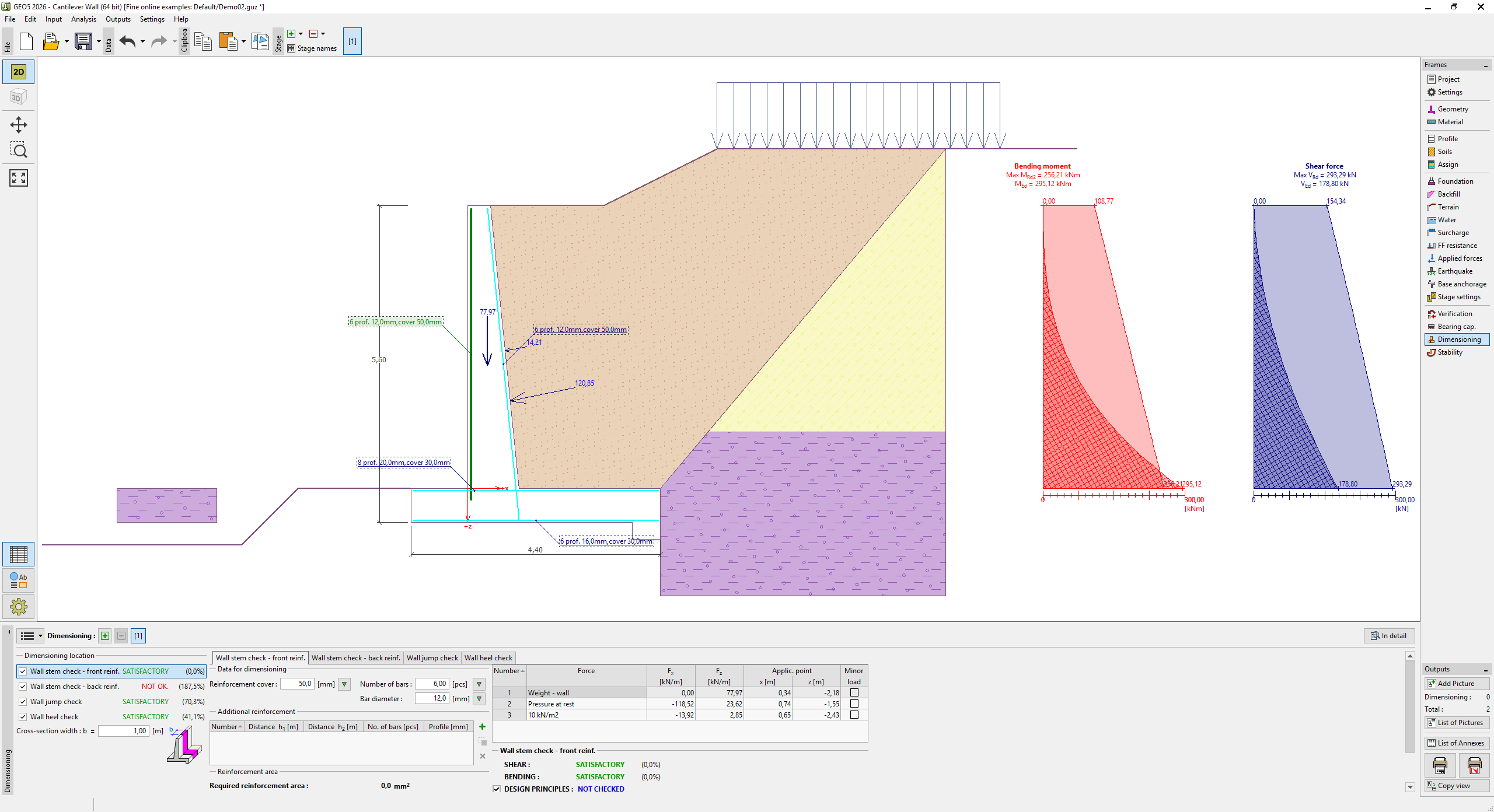

Cadre "Dimensionnement"
