Tassement - EA-Pfähle
Le cadre "Tassement" permet d'afficher la courbe de charge-tassement du pieu. Pour une tâche unique, plusieurs calculs peuvent être effectués.
Le calcul est effectué selon la méthode EA-Pfähle. La méthode est sélectionnée dans le cadre "Paramètres".
Une liste déroulante permet de choisir le type de détermination de la résistance sur le fût et en pointe :
- saisir
- valeurs inférieures (le programme détermine automatiquement les valeurs inférieures de qs et qb)
- valeurs supérieures (le programme détermine automatiquement les valeurs supérieures de qs et qb)
Le tableau dans la partie inférieure gauche du cadre permet de valoriser la résistance sur le fût pour les couches de sol concernées. Les boutons "Edition qs" et "Edition qb" ouvrent des fenêtres de dialogue agrémentées d'une section d'aide qui permettent de saisir les paramètres de résistance sur le fût qs et résistance en pointe qb. En cliquant sur le bouton "OK" dans une de ces fenêtres, les paramètres saisis pour une couche donnée sont enregistrés dans le tableau.
Les résultats du calcul sont affichés dans la partie droite du bureau. Le bouton "En détail" ouvre la fenêtre de dialogue contenant la liste détaillée des résultats de la vérification.
L'affichage du dessin peut être modifié dans le cadre "Paramètres du dessin".

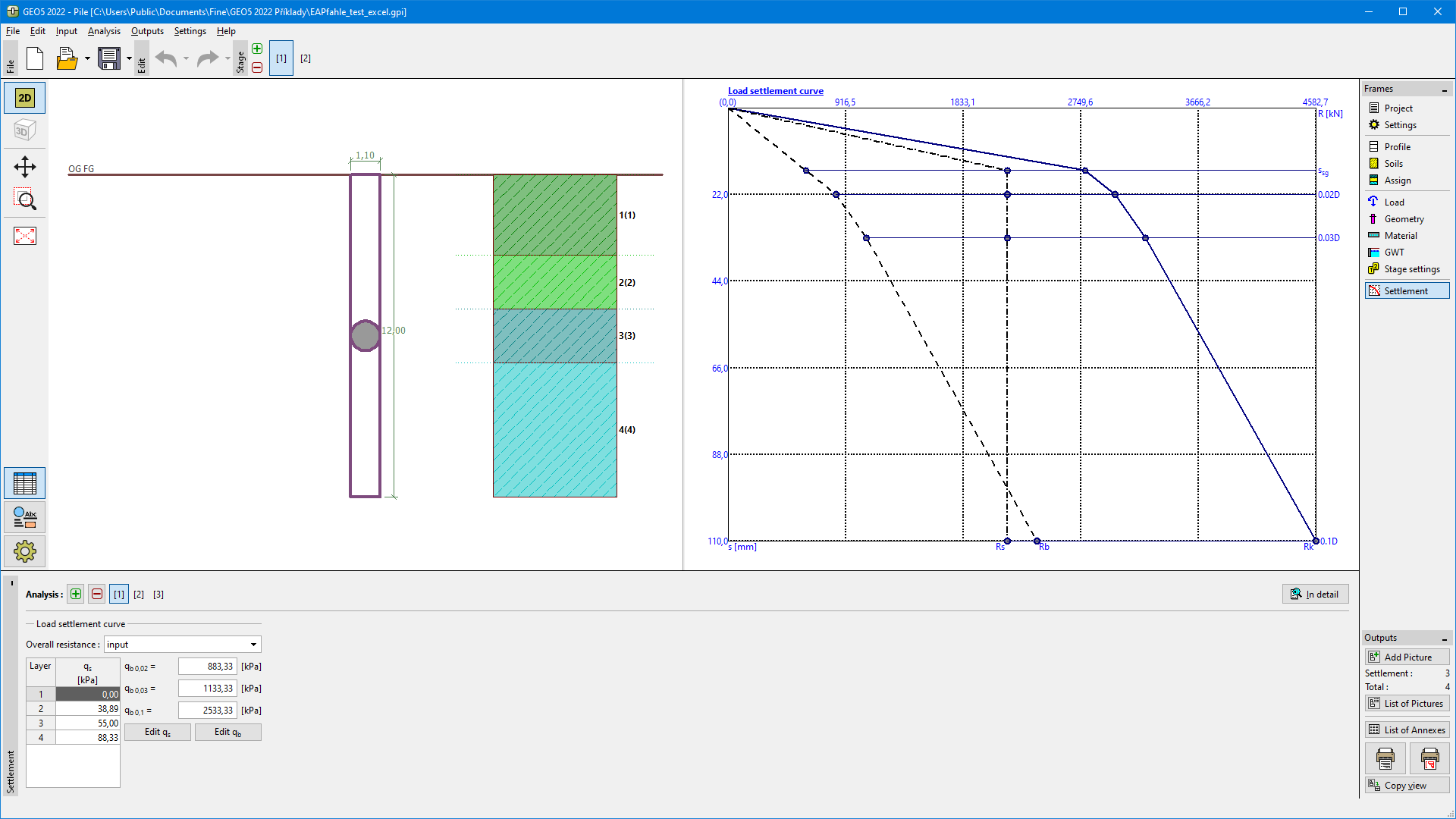

Cadre "Tassement" - Courbe de charge-tassement (EA-Pfähle)
