Vérification
Le cadre "Vérification" est utilisé pour afficher les résultats du calcul. Pour une tâche unique, plusieurs calculs peuvent être effectués.
L'apparence du cadre varie en fonction de la méthode de vérification choisie comme suit :
- Calcul suivant le coefficient de sécurité ou les états limites - dans la dernière colonne du tableau, on saisit des coefficients de calcul, par lesquels les forces calculées sont ensuite multipliées. Les valeurs des forces calculées sont affichées sur le bureau et mises à jour dès qu'un changement dans les données ou une modification d'un paramètre du cadre a lieu.
- Calcul d'après EN 1997 - dans la dernière colonne du tableau, on peut spécifier si la charge variable, agissant sur la structure, est une charge secondaire ou non. Une description plus détaillée se trouve dans le chapitre "Combinaisons des charges".
- Calcul selon LRFD (calcul des facteurs de résistance et de charge) - dans ce cas là la dernière colonne du tableau n'est pas affichée du tout.
La procédure de vérification du mur est décrite dans la partie théorique de l'aide.
Les forces calculées sont affichées sur le bureau et mises à jour à chaque changement dans les données et chaque modification d'un paramètre du cadre. Dans la partie droite du cadre s'affichera le résultat de la vérification du mur en termes de renversement et de glissement. Le bouton "En détail" ouvre la fenêtre de dialogue dans laquelle sont affichés en détail les résultats de la vérification.
La visualisation du dessin peut être modifiée dans le cadre "Paramètres du dessin".

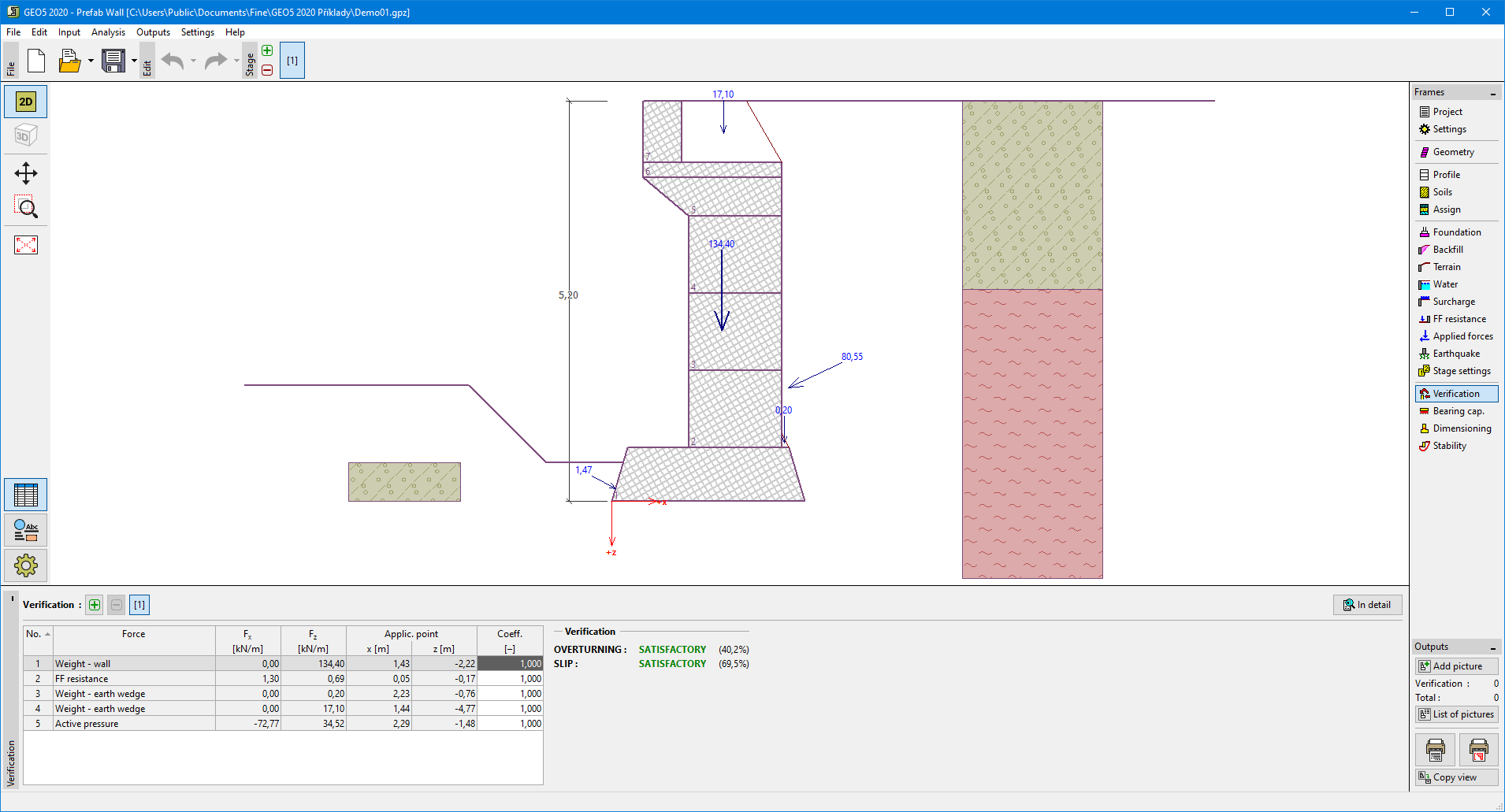

Cadre "Vérification"
